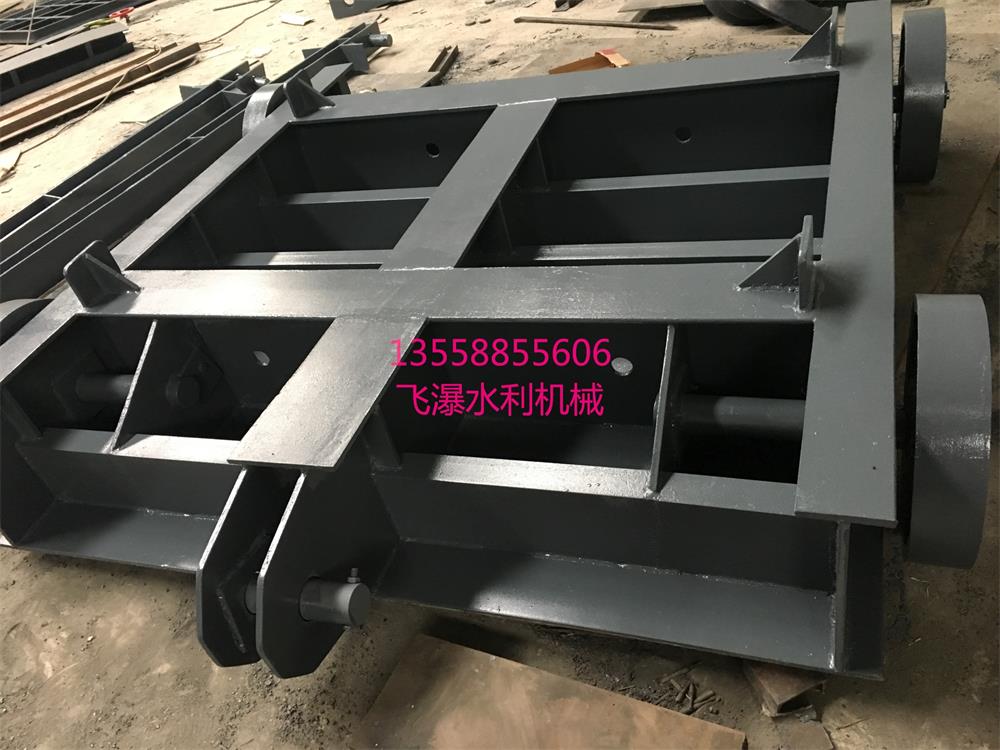

平面定輪鋼制閘門

發布時間：2019-1-13 23:34:23

飛瀑水利機械鋼閘門說明：

鋼閘門，具有結構簡單、維修方便、重量輕、任意方位使用等特點，并且可遠距離操作。

廣泛用于電力、水利、環保、化工、市政污水處理等工程中。用于控制水流的大小。鋼閘門通常是用來開啟、關閉局部水工建筑物中過水口的活動結構。它能夠起到調節流量、控制水位，運送船只的效果。平面型門葉鋼閘門：擋水面板為平面的一類鋼閘門。弧形鋼閘門：擋水面板為弧形的一類鋼閘門

鋼閘門類型:

按工作性質可分為

1.施工閘門：封閉施工導流口的鋼閘門

2.工作閘門：調節導流口流量

3.事故閘門：在上下游發生事故時可啟閉的鋼閘門

4.檢修閘門：于檢修設備時閉合擋水的鋼閘門

按閘門孔位置可分為

1.露頂閘門：頂部露出水面

2.潛孔閘門：頂部沒入水面以下

按門葉形狀分類

1.平面鋼閘門

2.弧形鋼閘門

3.人字形鋼閘門

鋼閘門的組成:

1.平面型門葉鋼閘門：擋水面板為平面的一類鋼閘門

2.弧形鋼閘門：擋水面板為弧形的一類鋼閘門

鋼閘門（鋼制閘門）以優質鋼板為基材，采用橡膠止水、防腐方式為表面進行噴砂除銹及熱噴鋅，鋼制閘門具有結構合理堅固、耐磨耐蝕性強、性能可靠；安裝、調整、使用、維護方便等特點。

飛瀑水利鋼閘門規格從0.3m-20m各種規格根據客戶要求生產，材質根據圖紙需要商定，防腐有普通防腐，熱噴鋅防腐，包漿防腐，噴鋁防腐，電鍍各種金屬防腐等�？啥ㄖ破桨邃撻l門，弧形鋼閘門，機閘一體鋼閘門，翻板鋼閘門各種鋼閘門等。鋼閘門的啟閉方式可選：卷揚式，螺桿式，液壓式，水力自動，遠程控制等！

驗收可根據業主，設計單位，部門要求等以及國家規范標準驗收！

飛瀑水利閘門止水效果好，自動化程度高，是水利工程理想的機械設備。我們愿與全國各地的水利水電建設.環保.農業開發.城市防洪等各部門密切合作！為中國水利事業發展的需要提供我們真誠的服務***！

飛瀑水利從事水利機械的研發，生產，銷售一體的服務型企業,擁有精良的生產設備，雄厚的技術力量，完善的檢測標準，健全的質量保證體系，產品結構合理.性能可靠.品種齊全.各項指標均到達行業標準。我廠產品運行靈活，經久耐用，

飛瀑水利熱噴鋅鋼閘門主要用于給排水、防汛、灌溉、水利、水電工程中，用來截止、疏通水流或起調節水位的作用。主要產品有：ql型、qlc型、qlp型螺桿啟閉機，qpq、qpk、qph、qpt型卷揚啟閉機，鋼制閘門，鑄鋼閘門，鑄鐵閘門，清污機，橡膠止水等產品。并為客戶設計制造各種異型水工機械產品。

飛瀑水利平面定輪鋼閘門10mx9.5m 鋼閘門主要用于給排水、防汛、灌溉、水利、水電工程中，用來截止、疏通水流或起調節水位的作用。主要產品有：ql型、qlc型、qlp型螺桿啟閉機，qpq、qpk、qph、qpt型卷揚啟閉機，鋼制閘門，鑄鋼閘門，鑄鐵閘門，清污機，橡膠止水等產品。并為客戶設計制造各種異型水工機械產品。飛瀑水利鋼制閘門也是閘門的一種，它同普通的閘門一樣，鋼制閘門也是有啟閉機和門葉以及埋件組成。主要是控制水流量的水利設備。那么鋼制閘門有什么獨特的優勢呢?鋼制閘門一個獨特的優勢就在于其與多種啟閉機完美配合、水閥的設置和專用的啟閉設置。這三個方面成為鋼制閘門受歡迎的因素。
　　鋼制閘門結構中******的特色是鋼制面板的使用和門葉承重結構的構造，二者很好的結合起來，使鋼制閘門能夠承受很大的壓力和壓強。關于鋼制閘門的梁格的作用和橫向連接的作用介紹，有興趣的朋友可以參考一些專業的閘門生產廠家網站進行查詢。
　　同鑄鐵閘門相比，鋼制閘門的使用壽命更加長久。二者在水利建設中各有千秋，共同成為人類工業建設和工業生產中的好幫手。
　　在不同的條件下，我們應該正確的選擇好閘門，對待鑄鐵閘門和鋼制閘門的時候，要注意掌握科學的操作方法和維護技巧，保障設備使用壽命的長久、服務期限的延長和操作過程的順手。

pgtm系列平面高壓銅止水鑄鐵閘門

鑄鐵閘門的特點：鑄鐵閘門是一種小型平板閘門，廣泛使用于取水輸水、市政建設，給水排水、農田灌溉等工程中，通常設置在渠道、涵管的進水口，用作工作閘門調節流量、控制水位，或用作檢修閘門關閉孔口擋水。
鑄鐵閘門有方形、圓形兩種。鑄鐵閘門一般由門葉和門框兩部分組成，門體和門框的材料為鑄鐵，一般整體鑄造、整體加工。
門體一般采用面板與加強肋的結構，面板可做平面或拱形。門體一般整體鑄造和機加工，但尺寸較大的可采用分塊組成式。門體上一般采用整體式金屬止水，兼作支承滑塊，金屬止水用同材料制作的沉頭螺釘緊固在門體上，螺釘頭部與止水工作面一起精加工，一些尺寸較大的也可“p”形橡皮止水。
門框為鑄鐵閘門與基礎之間的連接構件，相當于平面鋼閘門的埋高部分。門框包括下部門框和上部導軌兩部分。下部門框一般整體鑄造加工，導軌可用螺栓（螺釘）與門框相接，或與下部門框整體鑄造，在門體開啟到******位置時，導軌的頂端應高于門體的水平中心線。
特點：
鑄鐵閘門一般設置有可調節的楔緊裝置，楔緊副（如楔塊與楔塊、楔塊與偏心銷等）分別設在門體和門框上。調節楔緊裝置，可使得閘門關閉時門體緊貼門框，達到止水要求。
鑄鐵閘門通常配置手動或電動螺桿式啟閉機，用于操作閘門的啟閉。
鑄鐵閘門有以下特點：
布置簡單，結構緊湊，節省空間；運行維護簡單，減少運行費用，但鑄鐵閘門的造價比鋼閘門略高一些。
耐腐蝕性強。門體和門框的材料采用鑄鐵，止水面鑲銅合金或不銹鋼等耐腐蝕材料，防腐能力強，特別適用于污水或海水環境中。有特殊要求的地方還可以采用鎳鉻合金鑄鐵等耐腐蝕性更強的材料。

機閘一體式鑄鐵（鑲銅）閘門

鑄鐵閘門用途：

廣泛用于城市給水排水、冶金、石油、化工、灌溉，電力、紡織等行業水處理構筑物上，以實現流量和液面水位的控制是給排水和污水處理的重要設備之一。也適用于管道口和交匯窟井，沉沙池、沉淀池、引水渠、泵站進水口等處。

二、鑄鐵圓閘門結構特點和工作原理：

墻式雙向鑄鐵圓閘門主要由閘座、閘板、銅板密封性能好、調節楔塊，以及提升部分組成，其結構設計合理、密封性能好、防腐蝕性能強、使用壽命長、安裝方便、啟閉靈便，其結構型式有方形、矩形、圓形。

1.鑄鐵圓閘門由門框、閘板、導軌、密封條、傳動螺桿、吊塊螺母/吊耳和可調整密封機構等部件組成，其中門框和閘板均由優質灰口鑄鐵或球墨鑄鐵制成，導軌左右對稱布置且用不銹鋼螺栓定位銷與門框二側端部連接（對中*********的閘門，其導軌可與門框澆注成一體），導軌長度一般為閘門全開啟高度的1/2～1/3，因而整體結構強度高、剛性高、耐磨、耐腐蝕性好、承壓能力大。

2.通過楔塊裝置的楔緊達到密封，密封材料為銅合金或橡膠，并經精密加工后配研，故密封性好。

3.采用預埋鋼板或預埋螺栓式安裝，安裝、調試、使用、維護方便，使用壽命長。

4.品種規格齊全，適應性廣。

5.與啟閉機配套使用，閘門為工作部分，啟閉機為閘門開啟與關閉的執行部分，啟閉機由人力、電機或氣動、液壓機構帶動傳動裝置的齒輪、蝸輪蝸桿等運轉，驅動傳動螺母或螺桿轉動使閘軸作垂直升降運動，從而開啟或關閉閘門，達到水、關水或調節水位的目的。

三、鑄鐵圓閘門主要技術性能參數：

墻靠式、法蘭式鑄鐵鑲銅圓閘門詳細資料：

1.型號與規格：

圓形閘門：明桿式 zmy dn300～dn1500mm

2.鑄鐵鑲銅閘門主要性能指標：

a）閘門密封面配合間隙≤0.1㎜，密封座厚度大于10㎜。

b）密封面每米長度滲水量：正向≤0.7l/min ·m 反向≤1.25l/min ·m

c）公稱壓力≤0.1mpa；密封試驗壓力0.1mpa。

d）工作環境：溫度-20℃～120℃ 濕度：95% 工作介質：水與污水ph值：5～10

e）安裝位置：正常狀態下正向迎水、處于鉛垂狀態。

f）******工作水頭：單向受壓：正向：10m 反向：5m 雙向受壓：均為10m

g）啟閉速度：不小于0.2m/min，不大于1.5m/min。

h）閘框距邊壁距離≥300㎜，距池底距離≥150㎜～250㎜。

鑄鐵閘門的止水副采用整體加工，止水效果好，金屬止水使用壽命長。

直聯螺桿啟閉機

卷揚啟閉機型號：卷揚啟閉機分為固定式和移動式，型號有qpq型卷揚啟閉機、qpk快速卷揚啟閉機、qpg高揚程卷揚啟閉機、qph弧形卷揚啟閉機、qpt移動式臺車啟閉機

產品應用：用于水利工程啟閉閘門，是農水建設、水電站等進水、退水閘的配套機械，山區、平原、有無***地區均可使用。

產品特點：

lq型螺桿式手電兩用啟閉機，在結構設計與使用性能上具有以下特點：

1、本機為手電兩用，可根據用戶需要，配備電動裝置，并配備搖手把，供手動使用。

2、本機設計生產執行標準為水利部、能源部sd298-----88《lq型螺桿式啟閉機技術條件》。各部零件執行國家標準。

3、本機采有蝸輪、蝸牛變速，螺母或螺桿旋轉，使閘門作上下運動，達到啟閉的作用。

4、可根據用戶要求，設磁力鎖裝置，以防他人開啟。

5、螺桿長度可按用戶要求生產，雙吊點吊點距按用戶要求設計。

訂購說明：

1、啟閉速度指的是手柄轉一圈閘門提升或下降的距離

2、參數d1是過螺桿孔，d2是二次澆注預留孔

3、用戶確定訂貨型號后，請向本公司索取確切技術資料

選用時提前聲明：

a、螺桿總長，螺紋長度，吊點中心距(雙吊點式)

b、加長螺桿部分以及有無分段要求等

c、特殊電氣控制要求

d、是否需增設螺桿保護裝置，若有，提供相關圖紙或位置布置圖

e、其他特殊要求

選購件名錄(另計價)：

a、螺桿保護裝置；銷軸

b、加長螺桿部分

c、特殊電氣控制要求

d、基礎部分更改

e、過載保護器

f、數顯高度控制儀

g、其它有異于本公司產品系列的變更

安裝與保養

1、操作人員必須掌握啟閉機的結構、性能與操作方法，并有一定的機械知識，以確保機器的正常運轉。

2、操作前，對起閉機進行全面檢查，個部位潤滑情況是否良好，螺栓有無松動。電動啟閉時檢查電源線路是否接通，開關是否良好。

3、電動運轉時，操作人員不得離開現場，發現問題立即停機。

4、起閉機維修時，必須清除載荷。

5、在使用時，需隨時由注油孔注入潤滑油，要經常保持足夠的潤滑油，螺桿要定期清除油垢，涂護新油，以防銹蝕。

注意：啟閉機基礎布置圖僅供水工建設時參考，如有特殊要求，本公司可以變更，地腳螺栓隨機供應

飛瀑水利機械可定制各種型號閘門、啟閉機等系列水利機械產品，供應全國各地區13558855606，趙先生
閘門，閘門廠家，閘門啟閉機，鋼閘門，鑄鐵閘門，啟閉機、閘門配套啟閉機

本公司專業生產銷售各種鑄鐵、鑄鋼、不銹鋼閘門等（水庫閘門。啟閉機/“水庫鋼閘門”啟閉機）。
產品介紹
一、用途：
1、常用于給水、排水、防汛等水利工程（飛瀑閘門啟閉機）。
2、結構與特點：本設備主要由門框、閘板、密封圈及可調式鍥形壓塊等部件組成。閘門久用磨損后，其密封面可通過鍥形壓塊的調整來保證正常工作。具有結構合理堅固、耐磨耐蝕性強、性能可靠；安裝、調試、使用、維護方便等特點（“湖北手動絞車”；“湖北手動卷揚啟閉機”/湖北閘門啟閉機）。

二、作用：
　　閘門是裝于溢流壩、岸邊溢洪道、泄水孔、水工隧洞和水閘等建筑物的空口上，用以調節流量，控制上、下游水位、宣泄洪水、排除泥沙或漂浮物等，是水工建筑物的重要組成部分。在水閘工程中，閘門是主體部分，常占擋水面積的大部。閘門又分為平板閘門和弧形閘門（湖北啟閉機/武漢閘門啟閉機）。

三、分類：
我們將水利閘門進行如下分類：

1、如果按閘門的工作性質可分為工作閘門、檢修閘門和事故閘門。工作閘門也稱主要閘門，能在動水中啟閉。檢修閘門設于工作閘門前。用于建筑物或工作閘門等檢修時短期擋水，一般在靜水中啟閉。事故閘門多設于深孔工作閘門前，用于建筑物或設備出現事故時，能在動水中關閉而在靜水中開啟；兼作檢修閘門時，也稱事故檢修閘門；需要在限定時間內緊急關閉的事故閘門，稱為快速閘門（四川閘門啟閉機）。
2、如果按閘門關閉時門頂與水面的相對位置分為露頂式閘門和潛孔式閘門。

3、當我們按閘門門葉的外觀形狀分為平面閘門、弧形閘門、人字閘門、拱形閘門、球形閘門和圓筒閘門等（閘門湖北）。

四、產品構造圖（“轉動閘門”/“閘門啟閉機”）：

五、安裝：

按制造閘門門葉的材料分為鋼閘門、鑄造閘門、木閘門、鋼筋混凝土閘門和組合材料閘門。對于翻板閘門可借助水力自動啟閉，稱為水力自動閘門。當我們在選擇閘門形式需要考慮其在水工建筑物中的位置、尺寸、設計水頭、運用條件、制造能力和安裝技術水平等因素，要求做到泄流時水流條件好、止水嚴密、啟閉力小、操作簡便靈活、檢修維護方便等。平面閘門和弧形閘門是***常用的門型（貴陽閘門帶啟閉機）。
本公司生產銷售的啟閉機結構合理，性能可靠，品種齊全，可廣泛用于水利水電工程，河道治理工程，各類給排水及城市污水治理工程。

六、說明（手動啟閉機/閘門帶啟閉機）：
用于各類大型給排水、水利水電工程。用于控制各類大、中型鑄鐵閘門及鋼制閘門的升降達到開啟與關閉的目的。按類型分為：液壓啟閉機，卷揚啟閉機，門機，手輪啟閉機，手搖啟閉機，螺桿式啟閉機等。

“鑄鐵閘門”/“閘門廠家”/“水庫鋼閘門供應”/閘門銷售/閘門批發/水利閘門/閘門/閘門生產/閘門/鑄鐵閘門/鑄鐵鑲銅閘門；轉動閘門；雙向轉動閘門；轉動閘門；轉動閘門；手動絞車；手搖卷揚啟閉機；手動卷揚啟閉機；手動卷揚啟閉機

pxm平面滑動鋼閘門外形安裝尺寸

型號規格(mm)	外形尺寸(mm)
型號規格(mm)	a	a1	a2	a3	b	b1	b2	b3	c1	c2	c3
pxm-1000×1000	1000	1100	1243	100	1000	1200	1250	1300	240	217	6
pxm-2000×2000	2000	2100	2294	100	2000	2200	2250	2300	300	217	8
pxm-3000×3000	3000	3100	3354	100	3000	3200	3320	3440	390	356	8
pgm-4000×4000	4000	4100	4410	140	4000	4200	4340	4480	480	440	10
pxm-5000×5000	5000	5100	5490	140	5000	5200	5380	5560	560	520	10
pxm-6000×6000	6000	6100	6400	140	6000	6200	6380	6560	640	600	10
pxm-7000×7000	7000	7100	7400	140	7000	7200	7410	7620	760	720	10
pxm-8000×8000	8000	8100	8400	140	8000	8200	8410	8620	880	830	10
pxm-9000×9000	9000	9100	9490	140	9000	9200	9450	9700	980	930	10
pxm-10000×10000	10000	10100	10490	140	10000	10200	10450	10700	1080	1030	10
